一、主要技术规范：
进出水管直径：D_N200～D_N1000
额定流量：最大为4500^t/h
额定流量下的阻力：≤0.015MPa
工作压力：0.6MPa（一般情况下）
水压试验压力：工作压力的1.5倍
网芯孔径：φ5～φ8mm
滤网转速：0.5～0.6转/分
二、供货范围：
1、滤水器简体（包括网芯）
2、电机减速机
3、电动排污阀
4、手孔盖
5、空气阀
6、压力表
7、行程开关
8、控制柜
三、结构原理和特点：

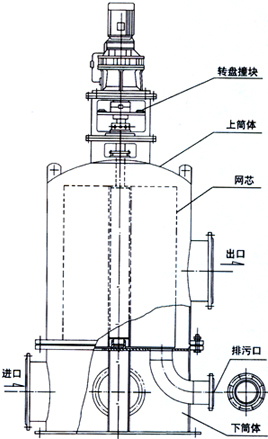

1、电动滤水器由上下筒体，滤网芯，传动机构，排污阀等组成（见附图）。
2、水流由滤水器下筒体进入圆柱形滤网芯，（网面为φ5～φ8冲孔板），经网内侧向外侧流动并由出水口流出，水中的杂物被阻挡在网芯内壁上。
3、圆柱形滤网芯内侧设有8块竖向隔板，把网芯分隔为8个独立的扇形小室。水流由各个扇形小室底部流入，其中一个扇形小室底部设有水流挡板，也就是说进水口的流水只能通过其中7个扇形小室流入。水流挡板为固定，滤网芯可旋转，在水流挡板中间设有排污管和排污阀。
4、当排污阀打开时，由于压差的作用，位于水流挡板上部的一个扇形小室水流由网芯外向网芯内侧流动，吸附在网芯内侧的杂质随水流由排污管排出，从而完成一个扇形小室的清洁过程。
5、通过行程开关控制网芯的旋转，每转动1/8圈排污一次，重复8次完成一次网面的清洁。
6、这种电动滤水器可以在运行工况下随时清洁杂物，可以在断电情况下实现手动，并可根据实际用户条件实现全自动控制。
